Tìm hiểu về các loại thép ray

Trong bài viết này, mọi người cùng chúng tôi tìm hiểu về sản phẩm có mặt trên thị trường bao gồm bao nhiêu loại và tiêu chuẩn, mác thép của mỗi loại như thế nào. Cùng tìm hiểu bài viết dưới đây.

Định nghĩa thép ray

Thép ray có tên tiếng anh là Steel Rail là một loại thép hình chuyên dụng, có tiết diện ngang gần giống như chữ I nhưng có một đầu được bo tròn, sử dụng chính để lắp đặt và thi công đường ray cho những phương tiện di chuyển có bánh xe như tàu hỏa, xe goòng, cầu trục, cần cẩu... Chúng được chịu tải trọng sức ép lớn, va đập và ma sát cao từ tải tập trung nên thép ray có yêu cầu bề độ bền, độ cứng và khả năng chịu mài mòn cao.

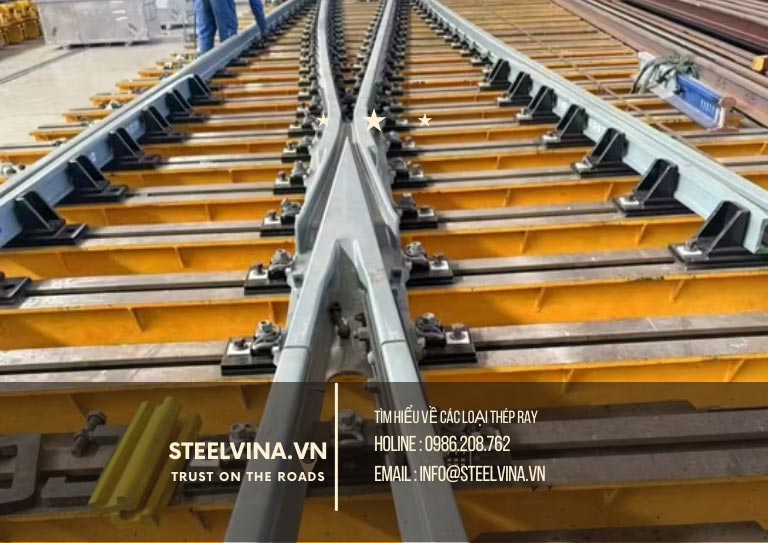

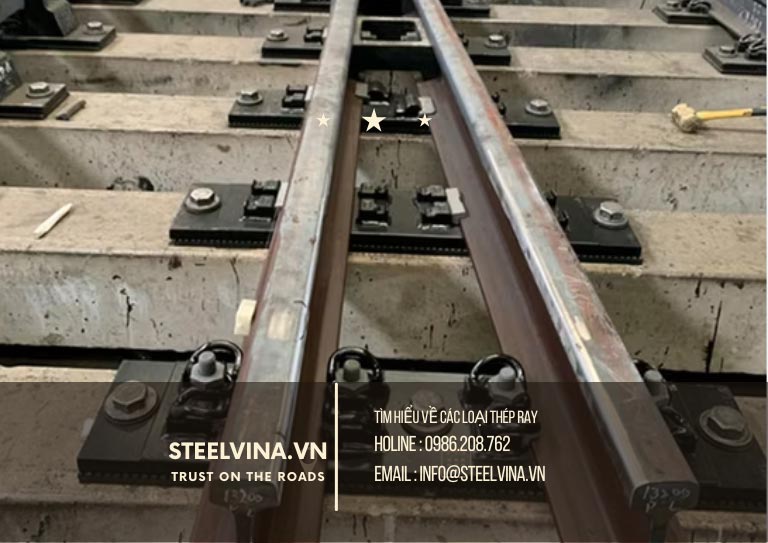

Các loại thép ray thông dụng hiện nay

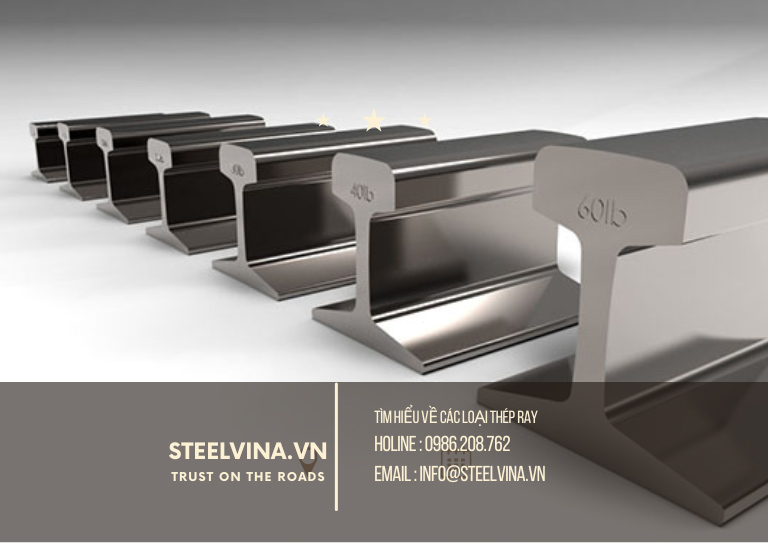

Thép ray được phân thành các loại dựa theo trọng lượng trên mỗi mét dài (kg/m) và ứng dụng thực tiễn của nó.

1. Tìm hiểu về thép ray nhẹ (Light Rail)

• Đặc tính chung của sản phẩm là có trọng lượng nhỏ hơn 30 kg/m
• Tên gọi của các loại thép ray nhẹ : P8, P11, P12, P15, P18, P22, P24, P30 (ký hiệu của chữ P giúp chúng ta phân loại được kích thước chung của thép ray từ nhỏ đến lớn)
• Mác thép được sử dụng là Q235, 55Q, 50Mn...
• Ứng dụng : Sử dụng làm đường ray trong thi công tạm thời trong các công trường, nhà máy, khu công nghiệp. Làm ray dẫn hướng cho xe goòng trong hầm mỏ, khu khai khoáng sản, ray trược cửa công nghiệp, ray cầu trục có kích thước nhỏ.

2. Tìm hiểu về thép ray nặng (Crane Rail)

Thép ray nặng là sản phẩm chính trong các công trình yêu cầu khả năng chịu tải cao, làm việc trong các môi trường khắc nghiệt. Đảm bảo sự duy trì ổn định và thường xuyên.

•  Đặc điểm nhận biết của thép ray nặng là có khối lượng trên mỗi mét dài lớn hơn hoặc bằng 30 (kg/m)
• Những tên gọi thông thường : Ray P38, P43, P50, P60
• Có mác thép  là : 45Mn, 50Mn, U71Mn (những loại này yêu cầu độ bền và độ cứng rất cao)
• Ứng dụng : Sử dụng làm đường ray chính tàu hỏa của hệ thống Bắc - Nam tại các quốc gia trong đó có Việt Nam, làm đường cong, đường hầm. Sử dụng trong những cầu trục lớn như cẩu tháp. Nhằm mục đích giúp ổn định chống va đập mạnh từ tàu hỏa và tăng tuổi thọ an toàn trong thi công và vận hành.

3. Tìm hiểu về sản phẩm thép ray cầu trục / Cần cẩu (Crane Rail)

Thép ray cầu trục là loại thép ray ít sử dụng trong xây dựng và cơ khí công nghiệp tại nước ta. Chủ yếu được sử dụng trong các công trình trọng điểm quốc gia. Yêu cầu độ an toàn và ổn định tuyệt đối, sản phẩm này thường có giá thành cao hơn so với 2 loại thép ray P trên.

•  Đặc tính của thép ray cầu trục là có quy cách đặc biệt, thường được ký hiệu là QU70, QU80, QU100, QU120. ( Những thông số QU ở trước biểu thị để phân loại và kích thước cao rộng dày của thép ray có đơn vị tính là milimet)
• Mác thép thường được sử dụng là : U71Mn, 50Mn, 71Mn (Được cấu tạo sức chịu tải và độ mài mòn do ma sát cực kỳ cao)
• Ứng dụng chính : Sử dụng cho đường ray cầu trục, cổng trục trong các khu công nghiệp, bến cảng biển, bến tàu thủy lợi để dễ dàng vận chuyển những thùng container hoặc hàng hóa có khối lượng nặng.

Thành phần cấu tạo tổng thể của thép ray

Thép ray cơ bản được sản xuất thiết kế theo mặt cắt hình chữ T bao gồm ba thành phần chính :

1. Bộ phận Đầu ray (Rail Head) : Phần trên tiếp xúc trực tiếp với bánh xe, giúp chịu ma sát và mài mòn lớn nhất
2. Bộ phận thân ray (Rail Web) : Phần nối giữa đầu ray và chân ray, giúp truyền lực từ đầu ray xuống nền đường (Thường có độ dày lớn hơn thép hình I)
3. Bộ phận chân ray (Rail Foot / Base) : Là phần đế rộng nhất, giúp giữ cố định ray trên tà vẹt hoặc dầm đỡ và giúp phân tán tải trọng xuống nền đất.

Tìm hiểu về tiêu chuẩn và mác thép

Thép ray được sản xuất trên dây chuyền cán nóng được thiết kế theo từng quốc gia hoặc khu vực, thông dụng nhất bao gồm các loại dưới đây :

• Tiêu chuẩn Trung Quốc (GB) : GB 11264-89, GB 181-183-63, GB 2585-99
• Tiêu chuẩn quốc tế các khu vực khác như Mỹ (ASTM A1), UIC 860 của Châu Âu, JIS E1101/E1103 của Nhật Bản, EN 13674
• Mác thép : Sản phẩm Q235, 55Q là sản phẩm sử dụng cho ray nhẹ. Mác 40Mn, 50Mn được sử dụng cho ray nặng. U71Mn là sản phẩm được sử dụng cho thép ray chịu mài mòn cao, ray cầu trục các loại.

Nếu quý vị khách hàng có nhu cầu tìm hiểu và sử dụng thép ray tàu vui lòng liên hệ với chúng tôi để được hổ trợ tốt nhất qua số máy hotline.
